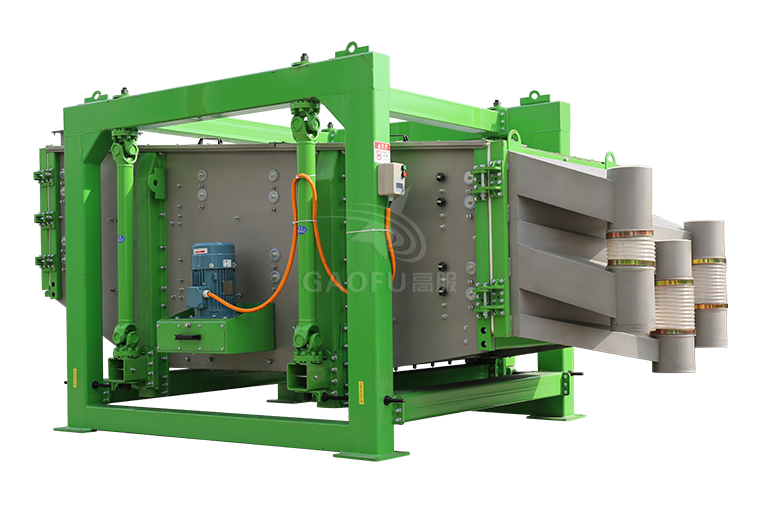

方形摇摆筛

方形摇摆筛

应用范围:

化工及新材料、冶金、矿粉、食品、磨料等行业

物  料:

干粉砂浆、机制砂、天然砂、石英砂、珍珠岩、白云石、方解石、钾长石等各种石粉和矿粉
金属粉末、矿物粉末、磨料、耐火材料、塑料母粒、纯碱、尿素、陶粒
白糖、盐、饲料等

订购咨询
一机分两组或多组

筛分量大,独有的多层分级设计,一机分两组或多组,一台抵多台使用,产量翻倍。



6级分级

高达5倍的单位面积产出;准确到6级分离,筛分效率高达90%-99%。



新型工艺

大型静电喷塑工艺,设备更加美观、耐磨、防锈,噪音低<75分贝,优化重理均衡,地基动态负荷低。



寿命更长

柔性筛分,加速度比普通振动筛低4-5倍,使用寿命提高,从而减少维护成本。



操作便捷

换网更加便捷,操作简单,牢固可靠。



绿色环保

全封闭的结构,粉尘不飞扬,筛机振动小、噪音低,改善车间工作环境,符合环境环保要求。



方型摇摆筛又称长方形摇摆筛是一种具有高精度大产量的高效筛分设备,它具有自清网效果极佳,筛网利用率高寿命长,密封效果好;单纯追求筛分精度会牺牲产量为代价,而追求大产量又会使得精度下降,方型摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的高效筛分设备,广泛用于化工及新材料、冶金、金属粉末、矿物粉末、食品、盐、糖、磨料、饲料等行业;通过方形摇摆振动筛将振动器发生振动加摇摆运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到高效筛分之目的。

方形摇摆筛

从筛机摇动体即筛箱运动轨迹来看,方型摇摆筛又称弧形筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据方形摇摆振动筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。筛机启动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,期间,小于筛面孔径的物理通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,从而完成筛分工作。

方形摇摆筛工作示意图

型 号 筛网尺寸(m) 筛分面积(㎡) 筛网倾角(°) 筛网层数(s) 功 率(kW) 允许回转次数 筛箱行程(mm)
HXS-1536 1.5m*3.5m 5.25 5.43±3 1~10 5.5 180-260 60-25
HXS-1836 1.8m*3.5m 6.3 5.43±3 5.5 180-260 60-25
HXS-2040 2.0m*4.0m 8 5.43±3 7.5 180-260 60-25
